友發襯塑復合鋼管全流程處理指南

　　一、選型處理：適配場景的核心參數匹配

　　(一)襯塑材質與場景適配選型

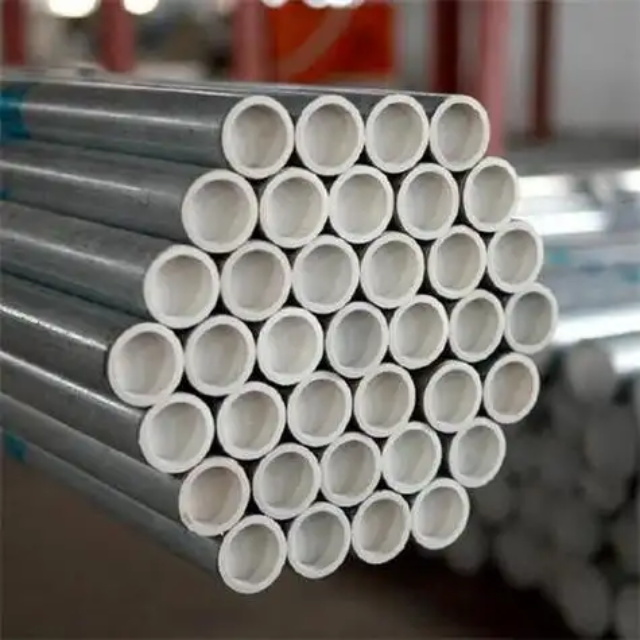

　　友發襯塑復合鋼管以碳素鋼為基管，內襯不同熱塑性塑料層，需根據輸送介質、壓力及環境精準選型，核心對應關系如下表：

　(二)規格選型與定制處理

　　常規規格范圍：

　　公稱直徑：DN15-DN600mm(覆蓋絕大多數工程需求);

　　長度：標準定尺 6m、12m，允許偏差 + 20mm，可定制 3-12m 特殊長度;

　　襯塑層厚度：≥0.5mm(根據壓力等級遞增，高壓場景可達 1.5mm)。

　　特殊需求定制：

　　衛生級定制：飲用水場景需選用食品級 PE 襯層，提供第三方衛生檢測報告(符合 GB/T 17219);

　　防腐升級：沿海高鹽霧環境可追加外壁鍍鋅 + 涂塑雙重防護，耐鹽霧試驗≥1500h;

　　精度定制：對直線度要求高的場景(如自動化輸送系統)，可指定直線度≤1mm/m 的精密級產品。

　　二、質量把控處理：鋼塑結合質量核心管控

　　(一)到貨驗收關鍵流程

　　標識與資料核查：

　　管體需清晰標注 “友發” 鋼印、襯塑材質(如 “GSF.PE”)、規格(DN50×4.0)、生產批號及執行標準，包裝帶印有品牌 LOGO 及溯源二維碼;

　　需提供原廠質保書，明確基管力學性能(抗拉強度≥335MPa)、襯塑層耐化學性及附著力指標。

　　外觀與結構檢測：

　　基管表面無銹蝕、凹陷，襯塑層內壁光滑無鼓泡、裂紋、脫落，切口處鋼塑結合緊密無縫隙;

　　用 5 倍放大鏡檢查襯塑層與基管過渡處，無明顯分層或氣泡，彎曲度≤1.5mm/m。

　　核心性能檢測：

　(二)不合格品處置規范

　　現場判定：外觀缺陷(如襯塑層鼓泡面積>5cm2)、性能不達標(如附著力≤2 級)立即暫停驗收，留存缺陷部位影像及檢測數據;

　　退換貨流程：24 小時內聯系供應商(參考鍍鋅管區域聯絡方式)，提交質保書及檢測報告，5 日內完成退換貨，定制產品需提供定制協議佐證;

　　特殊情形：已裁切但發現內在缺陷(如襯塑層局部脫落)，憑無損檢測報告(超聲檢測襯塑層完整性)可申請部分補貨或折價處理。

　　三、存儲防護處理：鋼塑結構雙重保護

　　(一)存儲環境核心要求

　　場地條件：優先室內通風存儲，室外存放需墊高 50cm(用橡膠墊或木架，嚴禁直接接觸地面)，覆蓋耐老化防雨布(抗紫外線等級≥UV50);

　　環境控制：溫度 - 5℃-40℃(避免高溫導致襯塑層軟化、低溫脆裂)，相對濕度≤80%，遠離強酸、強堿及有機溶劑存放區。

　　(二)堆放與維護規范

　　分類堆放：按襯塑材質、規格分區堆放，DN≤100mm 管材堆放高度≤1m，DN>100mm≤0.8m，層間用柔性墊層(如無紡布)分隔，防止襯塑層磨損;

　　定期維護：每月檢查一次，基管表面浮銹用抹布蘸中性清潔劑擦拭，襯塑層污染用清水沖洗，禁止使用鋼絲球等硬質工具;

　　出庫原則：遵循 “先進先出”，裝卸采用軟吊帶吊裝(避免鋼絲繩劃傷)，單根搬運需兩端著力，禁止滾拖或拋摔。

　　四、加工處理：保護襯塑層完整性關鍵工藝

　　(一)裁切處理技術要點

　　設備選擇：采用專用切管機(帶硬質合金刀片)或等離子切割機(配備冷水冷卻裝置)，嚴禁氣割(高溫燒毀襯塑層);

　　精度控制：裁切長度偏差≤±3mm，切口垂直度偏差≤0.8mm/m，裁切后用專用銼刀修整毛刺，確保襯塑層切口平整無破損;

　　切口防護：立即在切口處涂刷襯塑專用修補劑(如環氧型修補膠)，涂層厚度≥1.0mm，常溫固化 24h 后方可進行后續加工。

　　(二)連接方式操作規范

　　螺紋連接(適用于 DN≤100mm)：

　　采用套絲機加工螺紋，螺紋深度比普通鋼管淺 1-2 牙(避免損傷襯塑層)，精度符合 GB/T 7306.1;

　　連接前螺紋處纏繞食品級生料帶(順時針 3-4 圈)，涂抹耐候型密封膠(耐溫 - 30℃-120℃，符合 CJ/T 483)，禁用含鉛密封材料。

　　溝槽連接(適用于 DN≥65mm)：

　　用專用滾槽機加工溝槽，槽深比普通鋼管淺 0.2-0.3mm，槽口距管端≥20mm;

　　選用內襯塑料的溝槽管件，安裝時橡膠密封圈需與襯塑層緊密貼合，螺栓扭矩按 DN 規格設定(DN100mm 螺栓扭矩≥65N?m)。

　　法蘭連接(適用于高壓場景)：

　　法蘭焊接前需用膠帶封堵襯塑層端口，防止焊渣侵入，焊接后清除焊渣并檢測襯塑層完整性;

　　法蘭密封面采用三元乙丙橡膠墊片，螺栓對稱緊固，確保密封均勻無滲漏。

　　(三)彎曲加工限制與要求

　　適用范圍：僅允許對 DN≤50mm、壁厚≥3.0mm 的管材進行冷彎，彎曲半徑≥6 倍外徑(如 DN50 管材彎曲半徑≥300mm);

　　質量控制：彎曲后用內窺鏡檢查襯塑層，無裂紋、起皺或剝離，若出現局部損傷，需用修補劑填充并固化后使用。

　　五、售后問題處理：鋼塑復合結構專項解決方案

　　(一)常見問題診斷與處置

　(二)質保與維權保障

　　質保期限：基管質保 12 個月，襯塑層質保 24 個月(自交貨日起)，涵蓋襯塑層附著力、耐腐蝕性及密封性問題;

　　維權流程：發現問題→拍攝缺陷影像 + 出具檢測報告→48 小時內提交供應商→供應商 72 小時內現場核查→10 日內出具解決方案(修補、換貨或退款);

　　批量保障：采購≥5 噸可簽訂專項質量協議，明確襯塑層耐鹽霧、耐介質等指標，若因質量問題導致系統故障，可追溯全額損失賠償。
